Comment déposer et réparer le neiman EZS et le verrou de colonne ELV pour Mercedes W204 classe C





Outillages :


- Clé plate de 10 pour débrancher la batterie.
- Tournevis cruciforme
- Tournevis plat
- Tournevis TORX de 20.
- Clé à cliquet avec
- Douille de 10 et 13
- Rallonge pour clé à cliquet.
- Un torx de 40
- Un marqueur blanc

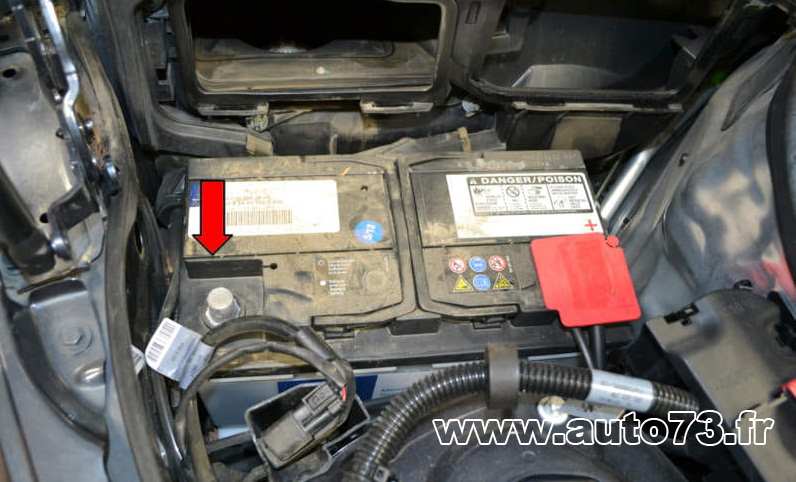

Débranchez le câble négatif de la batterie (flèche rouge) .Assurez-vous qu'il ne peut pas entrer en contact accidentel avec la batterie.



Dépose EZS ELV Mercedes W204



Avec les roues centrées, abaissez le volant à mi-course et déplacez-le le plus en avant possible (flèche rouge)

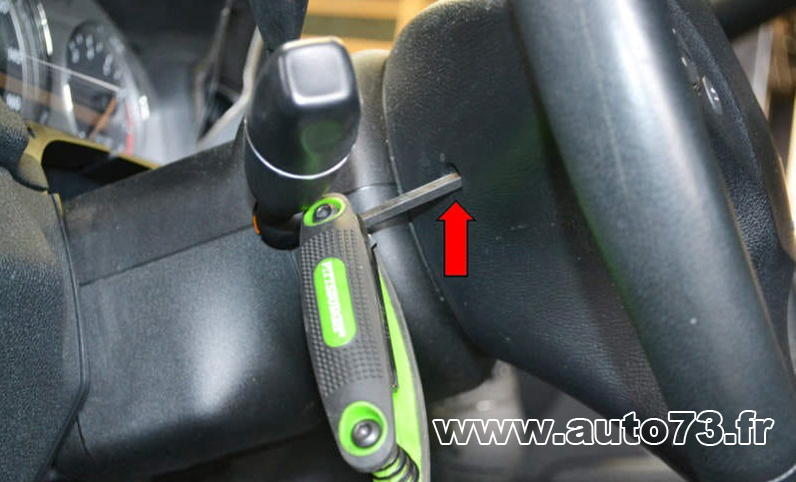

Il y a deux trous d'accès pour les vis Torx T30 qui maintiennent l'airbag au volant. Ils sont situés à environ trois et neuf heures à l'arrière de du volant.


Dépose EZS ELV Mercedes W204

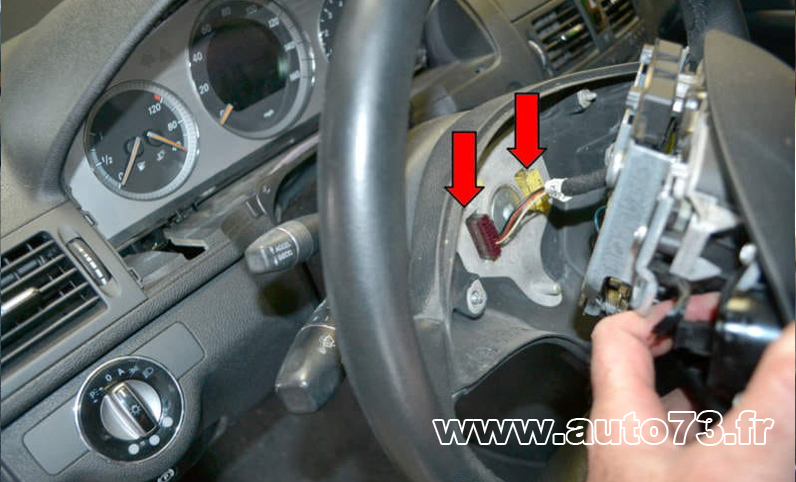

Avec les deux vis complètement desserrées (elles resteront dans le volant), tirez l'airbag loin de la roue. Il y a deux connexions électriques (flèches rouges) sur un fil court donc ne tirez pas le sac loin.



Dépose EZS ELV Mercedes W204

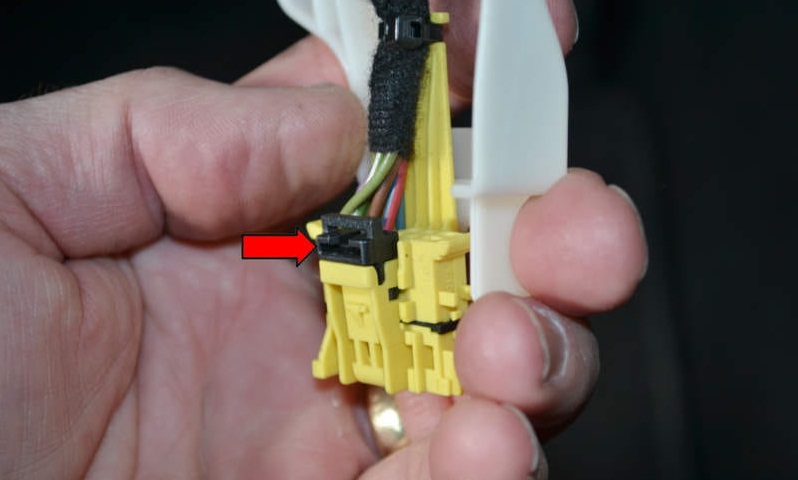

Appuyez à fond sur les deux clips de chaque du connecteur et tirez pour déconnecter les connecteurs de l'airbag et la commande de volant (flèche rouge).



Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204

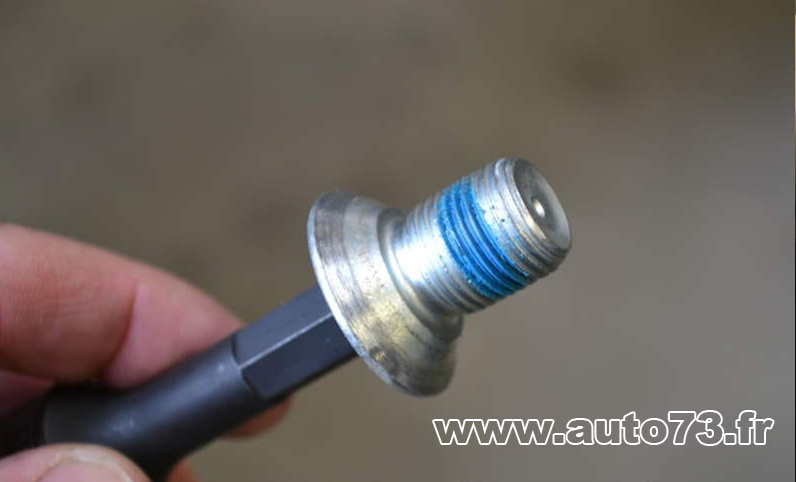

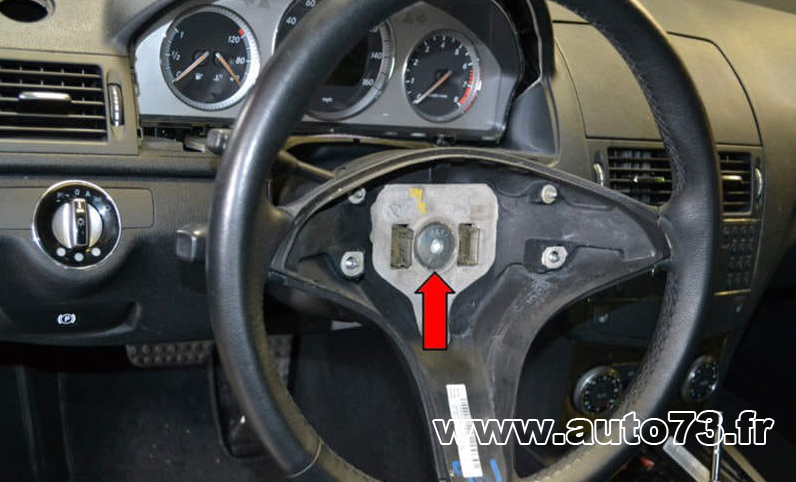

Enlever la vis qui maintient le volant (vu qu’il y a de la Loctite sur le boulon,  il faut utiliser toute votre force).



Dépose EZS ELV Mercedes W204

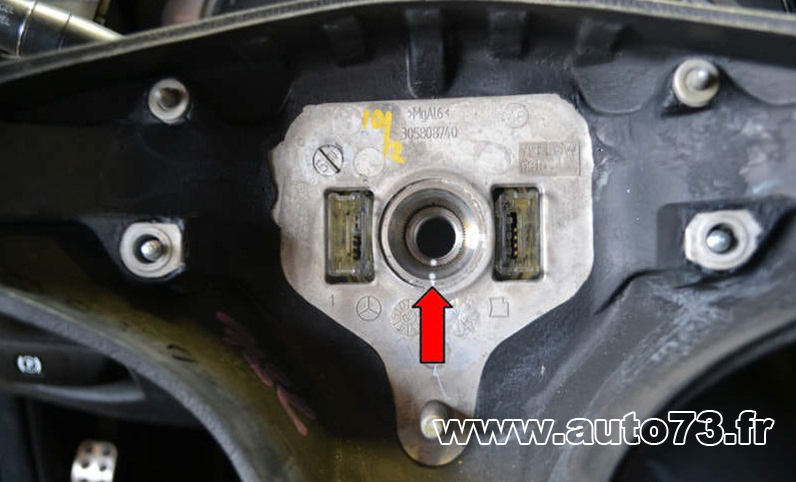

Utilisez  un marqueur blanc ou du vernis à ongles pour marquer la position du volant  et de  l'arbre de direction (flèche rouge), ce qui vous aidera lors du remontage.



Dépose EZS ELV Mercedes W204

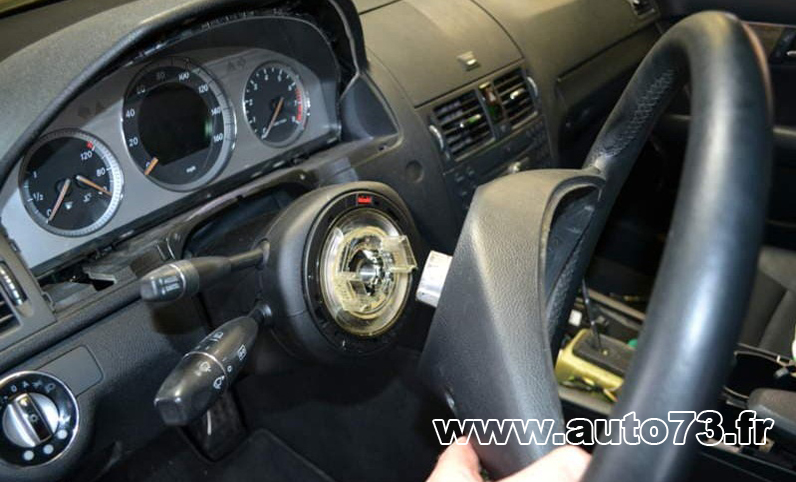

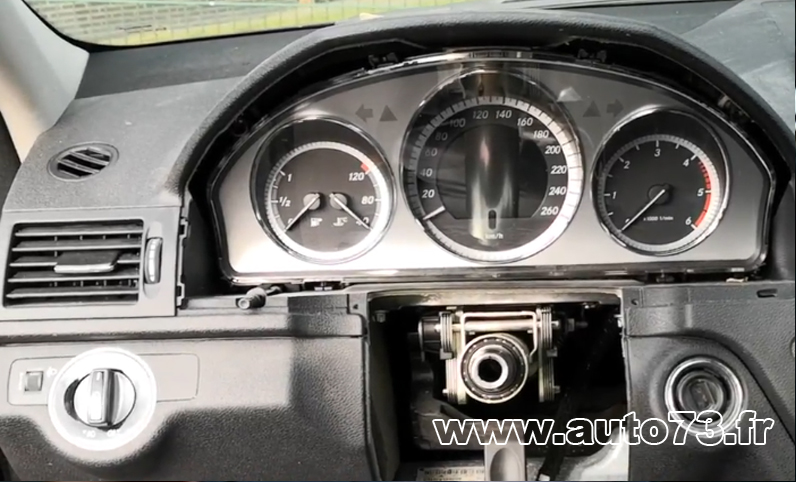

Vous devez enlever le volant et la garniture autour du compteur de jauges (flèche jaune).



Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204

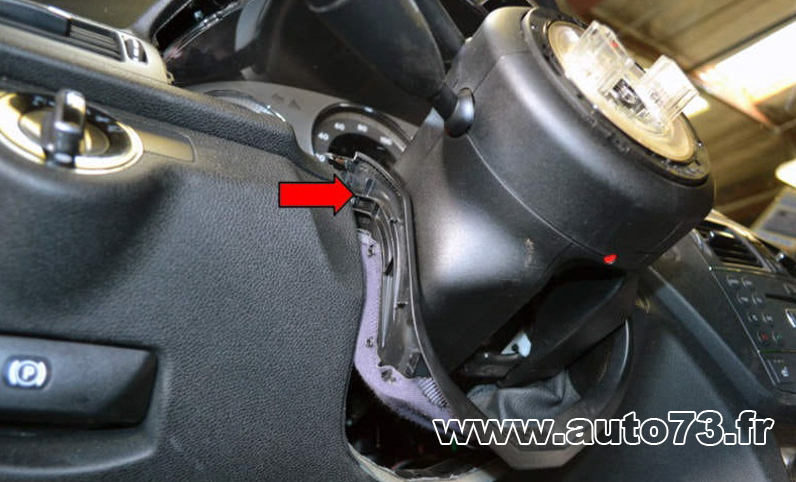

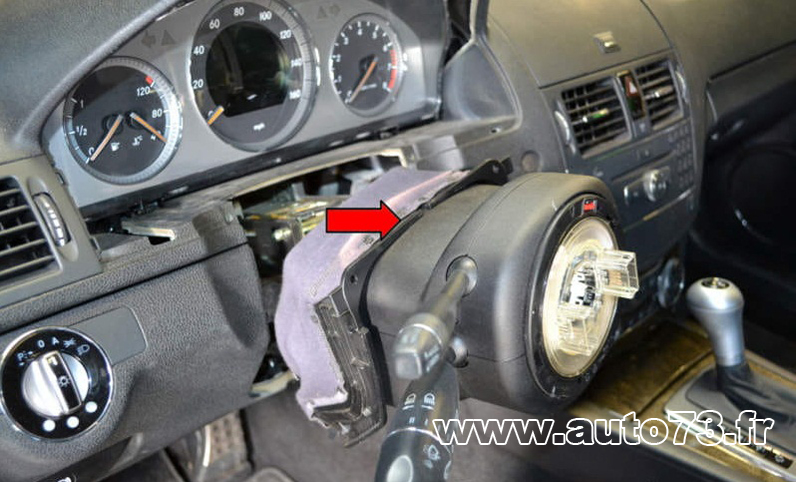

Déclippez le cuir qui relie à la colonne de direction et au tableau de bord. Utilisez vos doigts et appuyez simplement dessus et détachez-le du tableau de bord (flèche rouge).



Dépose EZS ELV Mercedes W204

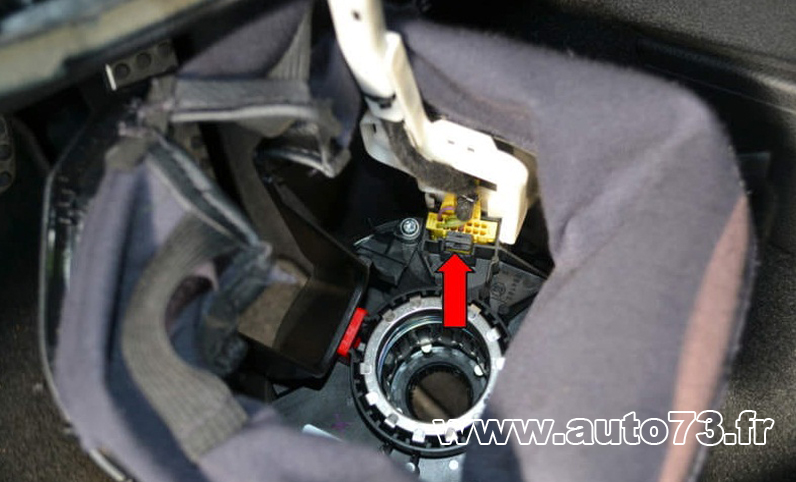

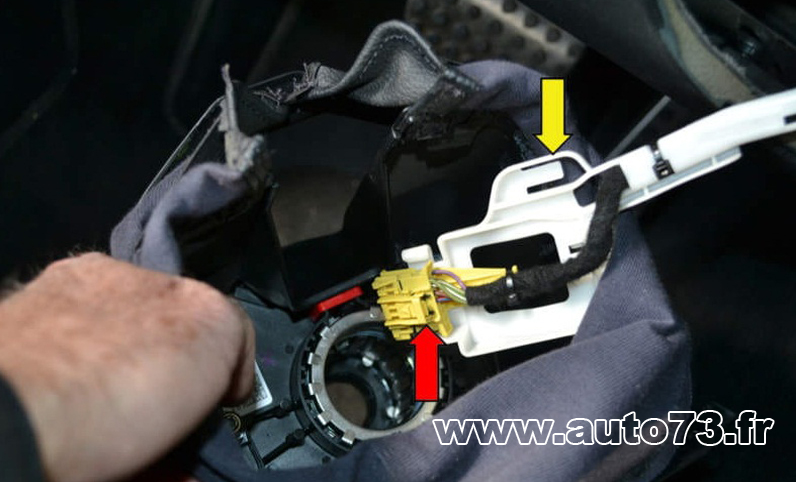

Retournez le commodo  vert  le bas délicatesse  pour pouvoir décrocher le connecteur jaune jaune.



Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204

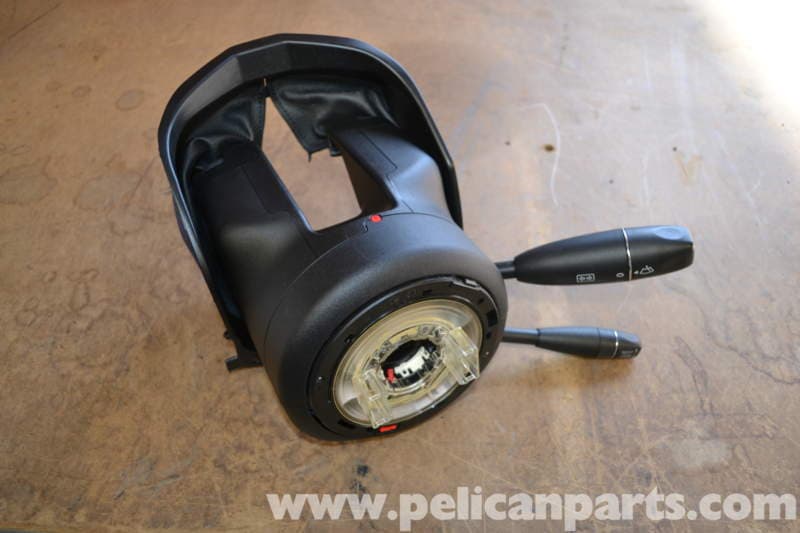

Commodo déposé !



Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204

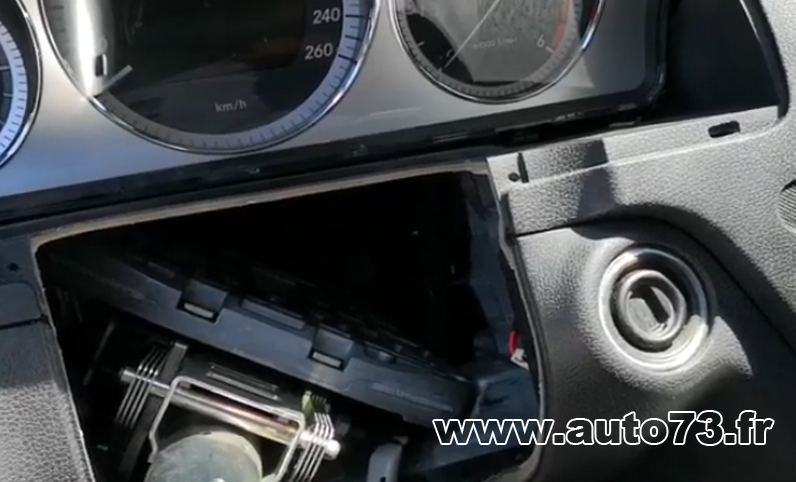

Voici le neiman (EZS) maintenu par la bague chromée en plastique,  nous allons d’abord décrocher la colonne de direction pour avoir un peux plus de place pou retirer l’EZS.



Dépose EZS ELV Mercedes W204

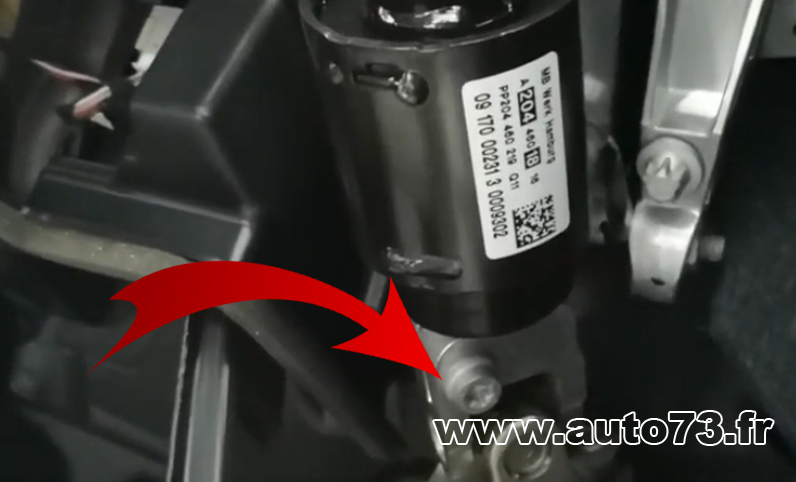

A cette étape il faut décrocher la colonne de la crémaillère de direction il faut juste retirer cette vis (effectuer une marque au marqueur blanc  fin avant de décrocher  le cardan de crémaillère).



Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204





Dépose EZS ELV Mercedes W204

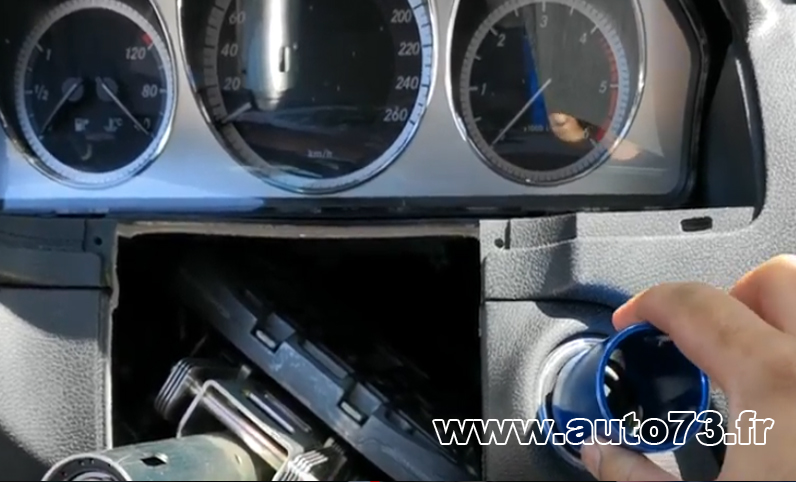

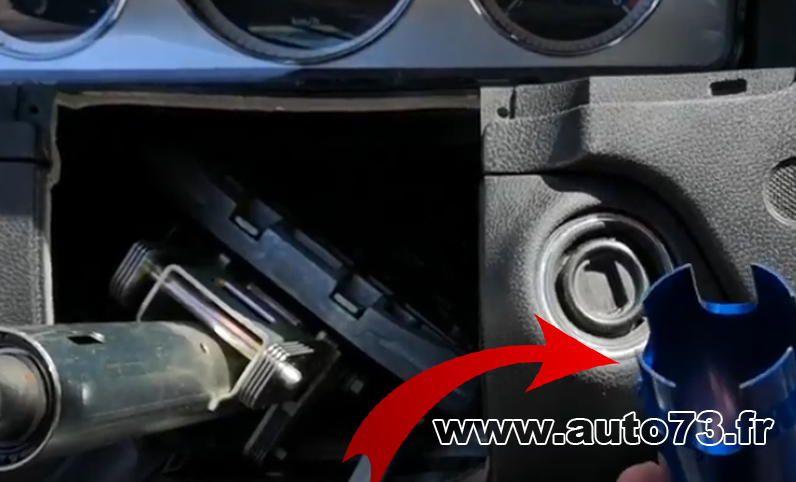

Pour retirer l’EZS il suffi de dévisser la rondelle chromée en plastique qui le maintient soit avec un outil de démontage ou avec une pince bec plat (assez fine) ou utiliser 2 tournevis plat fin (tourner dans le sens antihoraire).

Déconnecter les deux connecteurs de l’EZS et le calbe de commande de boite si votre véhicule est équipé d’une boite automatique.

Dépose EZS ELV Mercedes W204

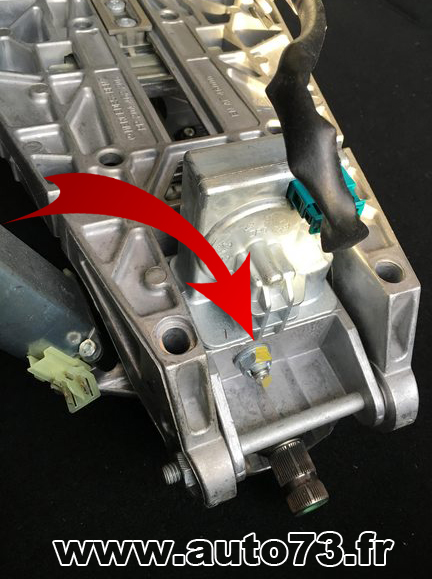

Déposer l’écrou de 13 afin de pouvoir dégager le verou de colonne ELV

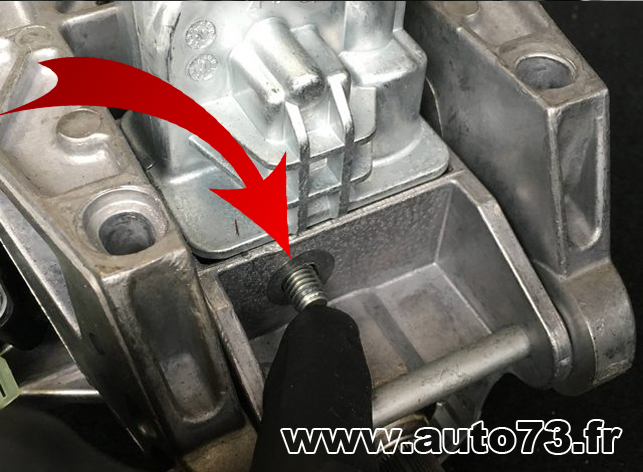

Pour dégager le verou de colonne ELV de sont emplacement il faut appuyer sur la vis pour l’enfoncer et tirer sur l’EZV pour le sortir.


Attention dans le cas ou la direction est verrouillé vous devez couper la vis pour sortir l’ELV


Après la réparation nous remettrions une vis neuve !
